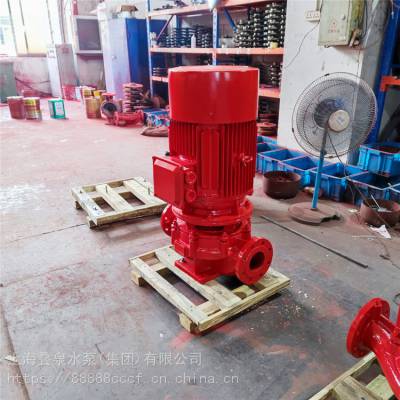

上海叠泉水泵(集团)消防泵/XBD11.5/60G-L

XBD-L立式消防泵结构说明:

XBD-L型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，消防泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD-L型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，消防泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。消防泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。

XBD-L立式消防泵产品特点:

1、消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。
4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

XBD立式消防泵安装说明：

1、 安装时管路重量不应承受在泵上，否则易损坏泵；

2、 泵与电机是整体结构，出厂是已由厂家校正，所以安装时无需调整，因此安装十分方便；

3、 安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵起动是发生剧烈振动而影响泵的性能；

4、 安装水泵前应仔细检查泵流道内有无影响水泵运行的硬物质（如石块、铁砂等）以免水泵运行时损坏过流部件；

5、 为了维护和方便使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附件安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵子啊*工况下运行，增长水泵的使用寿命；

6、 泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；

7、 为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；

8、 安装管路前转动水泵转子部件，应无摩擦声或卡死现象，否则应将泵拆开检查原因。

XBD单级消防泵运行中的维护与保养：

1、 进水管路必须高度密封，不能漏水。漏气；

2、 禁止泵在气蚀状态下*运行；

3、 禁止泵在大流量工况运行时，电机超电流*运行；

4、 定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；

5、 泵在运行中应有专人看管，以免发生意外；

6、 泵在进行*运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组检修期一般为一年。

型号定义 以及XBD立式消防泵性能参数表
